Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05Х1.1962 (№ 781789/29-14) Кл. 13а, 19,
Приоритет
Государственный комитет по делам изобретений и открытий СССР
УДК 621.18(088.8) Дата опубликования описания 13.IV.1965 тикальным трубам; опирающимся на необогреваемую опускную трубу 7, идущую от верхнего коллектора левой половины копвективных поверхностей нагрева в нижний коллек5 тор правой половины коивективиых поверхностей. Верхний коллектор правой половины конвективной части соединен с нижним коллектором необогреваемой изолированной трубой 8.
10 К коллекторам, разделенным внутренними поперечными перегородками на отдельные камеры, присоединены трубы, образующие экраны котла.
Нижний подовый экран 9 и верхний пото15 лочный экран 10 состоят из прямых труб.
К вертикальным фронтовым коллекторам присоединены горизонтально расположенные трубы, экранирующие вертикальные поверхности топки и поворотной камеры, причем экра20 нирование нижней части топки до высоты разделительной стенки между топкой и копвективиой камерой (до поворотной камеры) выполнено трубами П, охватывающими периметр топки, а экранирование верхней части
25 топки и поворотной камеры выполнено трубами 12, охватывающими периметр топки и поворотной камеры (периметр всего котла) .
Коивективные поверхности нагрева состоят из пучков труб 18, присоединенных к стоякам
30 конвективной части.
Известны котлы транспортабельные водогрейные с экранами из труб, включающие топку, поворотную камеру и конвективную часть, а также обмуровку, выполненную, например, из листового огнеупорного материала, теплоизоляционных материалов и эластичной;штукатурки, закрепленных на котле бандажа ми.
Цель изобретения — снизить вес коллекторов и тем самым сократить удельный расход металла. Достигается это тем, что в предложенном котле трубы экранов расположены горизонтально по высоте: в нижней части котла, до поворотной камеры по периметру топки, а выше — по периметру всего котла. Для того, чтобы обеспечить необходимую скорость движения, котел выполнен с переменным сечением по глубине.
На чертеже изображен котел, продольный разрез.
Нижние коллекторы 1 котла, соединенные между собой, являются опорной рамой. Фронтовые вертикальные коллекторы 2 экранов и стояки 3 конвективной части котла соединены с нижними коллекторами. К верхним концам коллекторов 2 присоединен передний коллектор 4 потолочного экрана. Верхние коллекторы 5 коивективных поверхностей соединены со стояками коивективной части. Задний коллектор б потолочного экрана присоединен к вер17одписная "ппnпа Л% 55
КОТЕЛ ВОДО ГРЕЙ Н Ы Й ТРА НС ПО РТАБЕЛ ЬН Ь1Й
ЛОМАКИНА ТИПА ТГ
Таким образом, скелет котла, состоящий из труб большого диаметра — коллекторов, стояков и опускных труб, является прочной пространственной системой и рассчитан на несение нагрузки от экранов, конвективных поверхностей и обмуровки.
При компоновке с отводом продуктов горения вниз для увеличения коэффициента теплопередачи в конвективной части котел.выполнен расширенным впереди.
Обмуровка 14 котла состоит из футерующего слоя, например из жаропрочного асбестоцемента, теплоизолирующего слоя, например из шлаковаты, и эластичной штукатурки по сетке.
Для того, чтобы обмуровка не разрушалась от сотрясений при транспортировке, ее стягивают бандажами, прикрепленными к нижней раме котла. Для распределения усилий затяжки под бандажи подкладывают рейки, которые одновременно фиксируют слои теплоизолирующих материалов и препятствуют их оседанию, слеживанию и потере теплоизолирующих свойств.
В обмуровке котла имеются смотровые окна 15 для наблюдения за процессом горения и съемные изолированные панели 1б, сняв которые, можно осматривать конввктивные поверхности нагрева.
Для осмотра экранных поверхностей во время остановки котла в топку проникают через амбразуры для горелок. Взрывные клапаны
17 устанавливаются в,верхней части котла.
Удельный расход металла и вес котла наименьшие по сравнению с другими известными котлами одинаковой производительности. Благодаря достаточно высоким скоростям и отсутствию опускания воды в трубах поверхностей, а также хорошему перемешиванию нагреваемой воды в коллекторах, вскипания воды в отдельных секциях котла и связанных с этим гидравлических ударов и пережога труб, а также внутренней коррозии труб при деаэрации воды не наблюдается.
Вантузы для удаления воздуха из котла устанавливают на верхних коллекторах потолочного экрана и верхних коллекторах конвективной части. Схему циркуляции воды в котле при необходимости можно изменить, направляя холодную воду из обратной магистрали системы теплоснабжения либо сначала в экраны, а затем в конвективные поверхности, либо наоборот. -Возможно включение конвективной части и между экранами.
Конструкция котла позволяет создать celo рию транспортабельных водогрейных котлов для приготовления горячей или перегретой воды теплопроизводительностью от 1 до
15 Гкал(час. Такие котлы могут быть использованы в котельных для теплоснабжения зда15 ний. Котлы геплопроизводительностью от до 3 Гкал(час можно использовать также в качестве передвижных.
Котел дренируется полностью и пригоден для огкрытой и полуоткрытой установок. Все
2р обслуживание котла осуществляется с фронта.
Полностью собранный котел доставляют в обмурованном виде к месту установки по железной дороге или на трейлере.
Предмет изобретения
1. Котел водогрейный транспортабельный зр Ломакина типа ТГ с экранами из труб, включающий топку, поворотную камеру и конвективную часть, а также обмуровку, выполненную, например, из листового огнеупорного материала, теплоизоляционных материалов и
35 эластичной штукатурки, закрепленных на котле бандажами, отличающийся тем, что, с целью снижения веса коллекторов и сокращения удельного ра хода металла, трубы экранов котла расположены горизонтально по вы4р соте, в нижней части — до поворотной камеры по периметру топки, а выше — по периметру всего котла.
2. Котел по п. 1, отличающийся тем, что, с целью создания необходимой скорости ra45 зов, он выполнен с переменным по его глубине поперечным сечением.
Составитель В. Г. Храмцова
Редактор Э. Н. Шибаева Техред Т. П. Курилко Корректор В. П, Фомина
Заказ 677/6 Тираж 475 Формат бум. 60)(90
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, 2,
1. Котлы водогрейные1.1. Котлы стальные водогрейные
1.1.1. Котлы стальные водогрейные автоматизированные типа УРАЛ
1.1.2. Котел стальной водогрейный типа «НИИСТУ-5»
1.1.3. Котлы стальные водогрейные типа «ВК-3»
1.1.4. Котлы стальные водогрейные жаротрубные типа ЭВЖК
1.1.5. Котлы водогрейные жаротрубные типа КВЖ
1.1.6. Котлы стальные водогрейные жаротрубные типа КВа
1.1.7. Котлы стальные водогрейные типа «Бежица»
1.1.8. Котлы стальные водогрейные типа КВа-ЭЭ
1.1.9. Котлы отопительные стальные водогрейные автоматизированные типа КСВа и КСВаУ
1.1.10. Котлы отопительные водогрейные типа «БРАТСК-М» с механической топкой
1.1.11. Котлы стальные водогрейные типа «Десна»
1.1.12. Котлы стальные водогрейные типа СарЗЭМ (промышленные)
1.1.13. Котлы водогрейные для сжигания твердого топлива
1.1.14. Котлы водогрейные для сжигания жидкого и газообразного топлива
1.1.15. Котлы стальные водогрейные типа КВ-Г (КВ-ГМ, КВ-Ж)
1.1.16. Котел стальной водогрейный типа КСВм-1,16К «ВК-6»
1.1.17. Котлы стальные водогрейные АВТОМАТИЗИРОВАННЫЕ типа «ВК-21», «ВК-22», «ВК-34», «ВК-31»
1.1.18. Котлы стальные водогрейные типа «СМОЛЕНСК», «ДНЕПР», «ДОРОГОБУЖ» и КВ-Р
1.1.19. Котлы стальные водогрейные типа ЭНЕРКО
1.1.20. Котел стальной водогрейный типа ТГ-3-95 инж. Ломакина
1.2. Котлы чугунные водогрейные
1.2.1. Котел чугунный водогрейный с ручной топкой типа КВс-0,43К
1.2.2. Котлы чугунные отопительные водогрейные более 100 кВт
2. Котлы паровые
2.1. Котлы паровые для сжигания жидкого и газообразного топлива
2.2. Котлы паровые для сжигания твердого топлива
2.3. Котлы паровые для сжигания нетрадиционных видов топлива (лузга, древесные отходы, фрезерный торф)
2.4. Котлы паровые (чертежи)
2.5. Котлы отопительные стальные паровые типа КПа
2.6. Котлы паровые типа Д
2.7. Котлы паровые типа Е
2.8. Котлы паровые типа БЭМ
2.9. Котлы паровые жаротрубные типа КПЖ
2.10. Пароводогрейный котел типа АПВ-3
3. Котлы бытовые
3.1. Котлы бытовые чугунные
3.1.1. Котлы универсальные отопительные водогрейные чугунные секционные типа КЧМ-5-К «КОМБИ»
3.1.2. Котлы газовые отопительные водогрейные чугунные секционные типа КЧМ-7 «ГНОМ»
3.1.3. Котлы чугунные отопительные водогрейные типа КЧМ-2М «ЖАРОК»
3.1.4. Котлы секционные чугунные
3.1.5. Котел чугунный автоматизированный типа КЧВа-0,25 «УНИВЕРСАЛ-5М»
3.2. Котлы бытовые стальные
3.2.1. Котлы отопительные водогрейные стальные типа КС-ТГ и КС-ТГВ
3.2.2. Котлы отопительные водогрейные стальные типа «ХОПЕР»
3.2.3. Котлы отопительные бытовые
3.2.4. Котлы отопительные бытовые типа БЭМ
3.2.5. Котлы отопительные водогрейные бытовые типа «МАСТЕР»
3.2.6. Котлы стальные водогрейные типа СарЗЭМ (бытовые)
3.2.7. Котлы отопительные водогрейные для бытовых нужд
3.2.8. Котел отопительный стальной водогрейный бытовой типа КОВ-СГ-43
3.2.9. Отопительные аппараты бытовые типа КОГВ, АКГВ
3.2.10. Котлы отопительные водогрейные стальные типа КС-5
3.2.11. Котлы стальные отопительные типа «ГЕФГЕСТ»
4. Котельные транспортабельные
4.1. Транспортабельные водогрейные котельные типа ТОУ
4.2. Транспортабельные блочные водогрейные котельные типа ТБТВК-КСВ, ТБГ(Ж)К
4.3. Установки котельные транспортабельные автоматизированные типа «Деснянка»
4.4. Установки котельные транспортабельные автоматизированные типа УКТА «КАСКАД»
4.5. Котельные блочные транспортабельные автоматизированные типа «ХОПЕР»
4.6. Водогрейные автоматизированные транспортабельные котельные типа КАТ
4.7. Цена водогрейных автоматизированных транспортабельных котельных типа КАТ
4.8. Котельные автоматизированные транспортабельные на газе и жидком топливе типа КАТ и котельные механизированные транспортабельные на твердом топливе типа КМТ
4.9. Установки котельные передвижные типа «УКП»
4.10. Водогрейные котельные типа БАК/на базе котлов «ДОРОГОБУЖ», «ДНЕПР», «СМОЛЕНСК» и КВ-Р/
4.11. Котельные твердотопливные мобильные (КТМ)
4.12. Водогрейные блочно-модульные и транспортабельные котельные установки типа МКУ-В
4.13. Паровые блочно-модульные и транспортабельные котельные установки типа МКУ-П
4.14. Блочные котельные типа ТКМ
4.15. Блок-модульные котельные типа БМК
4.16. Блок-модульная котельная 3-х секционная
4.17. Блочно-модульные котельные типа «Виток»
4.18. Транспортабельные парогенерирующие установки типа ТПГУ
4.19. Мобильные котельные (аварийные)
5. Адреса и телефоны заводов-изготовителей
Для централизованного теплоснабжения крупных промышленных предприятий, городов и отдельных районов применяются стальные водогрейные котлы большой тепловой мощности.
Водогрейные котлы предназначены для получения горячей воды заданных параметров главным образом для отопления. Они работают по прямоточной схеме с постоянным расходом воды. Конечная температура нагрева определяется условиями поддержания стабильной температуры в жилых и рабочих помещениях, обогреваемых отопительными приборами, через которые и циркулирует вода, нагретая в водогрейном котле. Поэтому при постоянной поверхности отопительных приборов температуру воды, подаваемой в них, повышают при снижении температуры окружающей среды. Обычно воду тепловой сети в котлах подогревают от 70-104 до 150-170 °С. В последнее время имеется тенденция к повышению температуры подогрева воды до 180-200 °С.
Во избежание конденсации водяных паров из уходящих газов и связанной с этим наружной коррозии поверхностей нагрева температура воды на входе в агрегат должна быть выше точки росы для продуктов сгорания. В этом случае температура стенок труб в месте ввода воды также будет не ниже точки росы. Поэтому температура воды на входе не должна быть ниже 60 °С при работе котла на природном газе, 70 °С при работе на малосернистом мазуте и 110 °С при использовании высокосернистого мазута. Поскольку в теплосети вода может охлаждаться до температуры ниже 60 °С, перед входом в агрегат к ней подмешивается некоторое количество уже нагретой в котле (прямой) воды.
Наиболее широкое распространение получили газомазутные котлы типов КВГМ и ПТВМ.
Котлы типа КВГМ (рис. 6) тепловой мощностью 4; 6,5; 10; и 30 Гкал/ч (4,8-35 МВт) имеют горизонтально расположенную топку и поверхности нагрева с прямоточным принудительным движением воды. Технические характеристики приведены в табл. 5.
Котлы типа ПТВМ теплопроизводительностью 30-180 Гкал/ч (35- 0 МВт) выполняют с П-образной (рис. 7) и башенной (рис. 8) компоновкой. Водогрейные котлы ПТВМ-50, ПТВМ-100 и ПТВМ-180, выполняемые только с башенной компоновкой, имеют экранированную топку и расположенные над ней конвективные поверхности. Технические характеристики приведены в табл. 6.
Таблица 5. Технические характеристики водогрейных котлов типа КВГМ
| Параметр | |||
| Теплопроизводительность, ккал/ч | |||
| Рабочее давление, МПа (кгс/см 2) | |||
| Температура воды, °С: | |||
| на выходе | |||
| Расход воды, т/ч | |||
| Гидравлическое сопротивление, кгс/см 2 | |||
| Коэффициент полезного действия, %: | |||
| на природном газе | |||
| сернистом мазуте | |||
| Температура уходящих газов, °С: | |||
| на природном газе | |||
| сернистом мазуте | |||
| Расход топлива: | |||
| на газе, м 3 /ч | |||
| на мазуте, кг/ч |
Рис. 6. Водогрейный котел КВГМ-20 (а ) и схема его водяного тракта (б ) : 1, 3, 7 - подовофронтовой, задний и боковые экраны; - топка; 4 - фестон; 5 - экраны конвективной шахты; 6 - конвективные пучки; I, II- потоки воды
Таблица 6. Технические характеристики водогрейных котлов типа ПТВМ
| Параметр | КВ-ГМ-30-150М (ПТВМ-30М) | |||
| Теплопроизводительность, Гкал/ч | ||||
| Давление, МПа (кгс/см 2) | ||||
| Температура воды, °С: | ||||
| в пиковом режиме | ||||
| в основном режиме на выходе | ||||
| Расход воды, т/ч: | ||||
| в пиковом режиме | ||||
| основном режиме | ||||
| Расчетный КПД котла (брутто), %, при работе: | ||||
| на мазуте | ||||
| Компоновка котла | П-образная | Башенная |
||
| Количество газомазутных горелок, шт. | ||||
| Количество дутьевых вентиляторов и дымососов, шт. | 2 вентилятора и 1 дымосос | 12 вентиляторов | 16 вентиляторов | |
| Габариты, мм: | ||||
Простейшая конфигурация котла и небольшое сопротивление конвективных пакетов позволили работать с естественной тягой, не требующей установки дымососов.
Для нужд отопления и горячего водоснабжения жилых, производственных и административных зданий применяются котлы стальные водогрейные КСВ ЗАО «Запсибгазпрома» (завод-изготовитель «Сибмет»).
Котел стальной водогрейный (КСВ) представляет собой трехходовой жаротрубнодымогарный котел, работающий с наддувом. Под избыточным давлением, обеспечиваемым вентилятором, подающийся для горения воздух, продукты сгорания отводятся из жаровой трубы через поворотную камеру в огневые трубы второго хода и далее через дымогонные трубы третьего хода в сажевую коробку, расположенную в задней части котла, откуда они поступают в дымовую трубу (рис. 9).
В качестве топлива можно использовать газ или мазут. Срок службы котла - 15 лет.
Основные технические данные котлов КСВ приведены в табл. 7 и 8. В России на рынке котлов широкое распространение получили также водогрейные жаротрубные котлы ОАО «Дорогобужкотломаш».
Таблица 7. Технические дхарактеристики котлов типа КСВ
| Параметр | |||||||
| Номинальная тепло-производительность, МВт | |||||||
| Коэффициент полезного действиям, %, не менее | |||||||
| Минимальная температура воды, °С: | |||||||
| на выходе | |||||||
| Гидравлическое сопротивление, МПа (кгс/см 2) | |||||||
| Максимальное рабочее давление воды, МПа (кгс/см 2) | |||||||
| Расход топлива, (природный газ), м 3 /ч | |||||||
| Расход воды, м 3 /ч, не менее | |||||||
| Объем котла, м 3 | |||||||
| Поверхность нагрева котла, м 2 | |||||||
| Температура наружной поверхности кожуха (теплоизоляции), °С, не более | |||||||
| Исполнение котла (по стороне обслуживания) | Прав./лев. | Прав./лев. | Прав./лев. | Прав./лев. | Прав./лев. | Прав./лев. | Прав./лев. |
| Габариты, м, не более | |||||||
| Масса котла, кг, не более | |||||||
| Климатическое исполнение | |||||||
| по ГОСТ 15150 - 69 | |||||||
| Горелка типа |
Рис. 7. : 1 - топка; 3 - фронтовой и задний экраны; 4 - фестон; 5 - экраны конвективной шахты; 6 - ступени ширмовой конвективной поверхности
Рис. 8. : 1, 4, 6 - задний, фронтовой и боковые экраны; - конвективные поверхности; 3 - дымовая труба; 5 - топка; 7 - нижний коллектор фронтового экрана; 8 - нижний коллектор заднего экрана
На рис. 10 представлены конструктивные схемы водогрейных газомазутных автоматизированных котлов, которые предназначены для выработки горячей воды с температурой 150 °С, используемой для отопления, горячего водоснабжения и технологических целей.
На рис. 11 представлены конструктивные схемы жаротрубных и водотрубных котлов ОАО «Дорогобужкотломаш», в табл. 9 и 10 даны основные параметры и технические характеристики вышеуказанных котлов.
Таблица 8. Технологические и экологические характеристики котлов КСВ
| Параметр | Фактическое значение | Нормированное значение по ГОСТ |
| Температура продуктов сгорания на выходе котла, °С | Пункты 1, 6 ГОСТ 10617-83 не менее 160 |
|
| ГОСТ 10617-83 не более 130 |
||
| ГОСТ 10617-83 не более 130 |
||
| Теоретическое значение 4,0 |
||
| Теоретическое значение 11,8 (при работе на газе) |
||
| Потери теплоты от химической неполноты сгорания на выходе топки, % | Пункты 1, 6, 4 ГОСТ 204-97 не более 0,4 |
Рис. 9. : 1 - передняя крышка; - сажевая коробка; 3 - поворотная камера; 4 - жаровая труба; 5 - горелочный конус с обмуровкой; 6 - дымогарные трубы; 7 - смотровой люк; 8 - смотровой люк; 9 - люк для очистки; 10 - прямой патрубок; 11 - обратный патрубок; 12 - патрубок дымохода; 13 - взрывной клапан; 14 - дренаж; 15 - основание; 16 - изоляция
Аналогичные водогрейные жаротрубные котлы для систем водяного отопления домов, коттеджей, производственных, торговых и складских помещений производит ЗАО «ЗИОСАБ», г. Подольск.
Основные характеристики и параметры даны в табл. 11.
Водогрейные котлы «Турботерм»
В настоящее время все большее распространение получают водогрейные котлы с автоматизированным горелочным устройством и комплектом автоматики безопасности и управления (АБУ-1), поставляемые потребителю.
Котлы «Турботерм» изготавливаются в диапазоне мощностей от 110 до 5000 кВт. Котлы спроектированы в расчете на длительный срок эксплуатации (более 15 лет).
Таблица 9. Основные характеристики водогрейных котлов ОАО «Дорогобужкотломаш» тепловой мощностью от 0,05 до 7,56 МВт
| Вид топлива | Мощность, МВт | Температура воды, °С | Габариты (ДxШxВ), мм | котла, кг | Расход воды, т/ч | ||||
| на выходе |
|||||||||
| КВ-ГМ-0,05-115Н (Дорогобуж-50) * 1 | 1302 *6 x750x935 *2 | ||||||||
| КВ-ГМ-0,08-115Н (Дорогобуж-80) * 1 | 1412 *6 x750x935 *2 | ||||||||
| КВ-ГМ-0,11-115Н (Дорогобуж-110) * 1 | 1552 *6 x750x935 *2 | ||||||||
| КВ-ГМ-0,15-115Н (Дорогобуж-150) * 1 | 2132 *6 x930x1242 *2 | ||||||||
| КВ-ГМ-0,25-115Н (Дорогобуж-150) * 1 | 2132 *6 x930x1242 *2 | ||||||||
| КВ-ГМ-0,35-115Н (Дорогобуж-350) * 1 | 2634 *6 x1040x1387 *2 | ||||||||
| КВ-ГМ-0,05-115Н (Дорогобуж-500) * 1 | 2634 *6 x1040x1387 *2 | ||||||||
| КВ-ГМ-0,75-115Н (Дорогобуж-750) * 1 | 3120 *6 x1250x1509 *2 | ||||||||
| КВ-ГМ-1,0-115Н (Дорогобуж-1000) * 1 | 3120 *6 x1250x1509 *2 | ||||||||
| КВ-ГМ-2,32-115Н (Дорогобуж-2000) * 1 | 3560 *6 x1684x2023 *2 | ||||||||
| КВ-ГМ-2,0-115Н (Днепр-2000) * 1 | 4870 *6 x1960x2530 *2 | ||||||||
| КВ-Г-0,4-95Н * 1 | 1620 *6 x1605 *6 x2035 | ||||||||
| КВ-Г-1,0-95Н * 1 | 1620 *6 x1736 *6 x2583 | ||||||||
| КВ-Г-0,63-95Н * 1 | |||||||||
| КВ-Г-1,0-95Н *4 | |||||||||
| КВ-Г-1,16-95Н | 3071 *6 x1650x2360 | ||||||||
| КВ-Г-2,32-95Н | 4198 *6 x1650x2462 | ||||||||
| КВ-Г-3,48-95Н | 4198/3745 *3 x3371/2100 *3 x3670/2500 *3 | ||||||||
| КВ-Г-3,48-95Н | 4571 *6 x1728x2462 | ||||||||
| КВ-Г-4,65-95Н | 4114 *6 x2320x3160 | ||||||||
| КВ-Г-7,56-95Н | 5578 *6 x2320x3160 | ||||||||
| КВ-ГМ-4,65-150 *4 | 5000/4336 *3 x3000/2200 *3 x3800/3360 *3 | ||||||||
| КВ-ГМ-7,56-150 *4 | 6 500/5 872 *3 x3100/2 0 *3 x3 800/ 3 360 *3 | ||||||||
| КВ-Р-4,65-150 *4 | |||||||||
| КВ-Р-7,56-150 *4 | |||||||||
*1 Котлы поставляются в обмуровке, обшивке, с запорной арматурой в пределах котла.
*2 Высота без запорной арматуры.
*3 Габариты трубной системы котла.
*4 Стандартная поставка: трубная система в комплекте с запорной арматурой.
*5 Масса металла котла с колосниковой решеткой (в скобках с решеткой РПК-1).
*6 Параметры без горелки.
Условные обозначения: г - газ; м - мазут; у - уголь; д.т. - дизельное топливо.
Рис. 10.
Котлы сертифицированы в системе сертификации ГОСТ-Р, имеют сертификат соответствия №РОСС.RU.АЯ46.В18600, отвечают требованиям ГОСТ-Р и производятся серийно на заводе «Рэмэкс-Тепломаш» (г. Малоярославец) по ТУ 4931-001-32990435-96. Котлы «Турботерм» предназначены для замкнутых систем отопления и вентиляции, а также для систем горячего водоснабжения, рассчитаны на рабочее давление 0,6 МПа и температуру воды до 115 °С. Котлы работают под наддувом и предназначены для работы как на газообразном, так и на жидком топливе (включая мазутное) и обеспечивают нормируемые значения КПД по ГОСТ 10617-85.
Стальные водогрейные котлы марки «Турботерм» имеют горизонтальную реверсивную камеру сгорания с концентрическим расположением дымогарных труб. Для оптимизации тепловой нагрузки давления в камере сгорания и температуры отходящих газов дымогарные трубы оснащены турбулизаторами из нержавеющей стали (рис. 12). Современные теплоизолирующие материалы обеспечивают высокие теплотехнические характеристики котла.
Передняя крышка котла выполнена легкооткрывающейся на петлях. В зависимости от проекта петли крепятся справа или слева.
Таблица 10. Основные характеристики водогрейных котлов ОАО «Дорогобужкотломаш» тепловой мощностью от 11,63 до 9 МВт
| Вид топлива | Мощность, МВт | Температура воды, °С | Расчетное давление воды на входе, МПа | Габариты (ДxШxВ), мм | Масса металла котла, кг | Расход воды, т/ч | |||
| на выходе |
|||||||||
| КВ-ГМ-11,63-150 | |||||||||
| КВ-Р-11,63-150 | 7430/8560x5210/5465x10410/9675 | ||||||||
| КВ-Д-11,63-150 | 12600x6600x10500 | ||||||||
| КВ-ГМ-23,26-150 | |||||||||
| КВ-Р-23,26-150 | 10860/12730x5210/5465x10410/9675 | ||||||||
| КВ-ГМ-35-150 | |||||||||
| 16025/18630x5335/5335x12660/12660 | |||||||||
| КВ-ГМ-35-150 (ПТВМ-30М) | |||||||||
| КВ-ГМ-58,2-150 | 10575x10000x14315 | ||||||||
| КВ-ГМ-58,2-150С | 12300x10300x16490 | ||||||||
| КВ-Р-58,2-150 | 29840x9600x14170 | ||||||||
| КВ-Ф-58,2-150 | 32200x11520x13480 | ||||||||
| КВ-ГМ-69,8-150 (ПТВМ-60) | 11050x8780x13245 | ||||||||
| КВ-ГМ-116,3-150 | 14680x9850x14365 | ||||||||
| КВ-ГМ-139,6-150 (ПТВМ-120) | 11350x10700x17750 | ||||||||
| КВ-ГМ-209-150 (ПТВМ-180) | 12000x17336x15600 | ||||||||
Вариант с воздухоподогревателем.
Условные обозначения: г - газ; м - мазут; у - уголь; д - деревоотходы
Таблица 11. Основные технические характеристики водогрейных котлов ЗАО «ЗИОСАБ»
| Параметр | Значение |
||||||||||
| Номинальная теплопроизводительность, | |||||||||||
| кВт (Гкал/ч) | |||||||||||
| Рабочее давление, МПа | |||||||||||
| Минимальная температура воды на входе, °С | |||||||||||
| Максимальная температура воды на выходе, °С | |||||||||||
| Расход воды, м 3 /ч: номинальный | |||||||||||
| минимальный | |||||||||||
| Водяной объем котла, м 3 | |||||||||||
| Гидравлическое сопротивление, кПа | |||||||||||
| Аэродинамическое сопротивление, Па | |||||||||||
| Потери тепла от наружного охлаждения q5 , % | |||||||||||
| Масса котла, кг | |||||||||||
| Объем топки, м 3 | |||||||||||
| Разрежение за котлом, Па | |||||||||||
| Расход воздуха, м 3 , на горение газа (жидкого топлива) | |||||||||||
| (жидкого топлива, кг/ч) | |||||||||||
| Температура уходящих газов, не ниже, °С | |||||||||||
| Уровень звука в контрольных точках, не более, дБ | |||||||||||
Рис. 11. а - жаротрубные КВ-ГМ-0,05÷2,32-115Н: 1 - корпус котла, - камера поворотная, 3 - газоход с шибером, 4 - горелочное устройство, 5 - входной патрубок, 6 - выходной патрубок, 7 - патрубки предохранительных клапанов, 8 - смотровой лючок; б - водотрубные КВ-Г- 0,4÷1,0-95 Н: 1 - корпус котла, - топка циклонная, 3 - газоход, 4 - крышка, 5 - глазок, 6 - входной патрубок, 7 - выходной патрубок, 8 - патрубок установки горелки; в - водотрубные КВ-Г-1,16÷3,48-95 Н: 1 - корпус котла, - газоход, 3 - горелочное устройство, 4 - кирпичная стенка, 5 - конвективный газоход, 6 - топка; г - водотрубные КВ-Г-4,65÷7,56-95 Н: 1 - корпус котла, - топка, 3 - кирпичная стенка, 4 - конвективный газоход, 5 - газоход, 6 - горелочное устройство
Топка (камера сгорания) имеет реверсивную конструкцию. Специально разработанная геометрическая форма и большой объем топки способствуют полному сгоранию топлива и образованию отходящих газов с низким остаточным содержанием вредных веществ.
Конвективная часть включает в себя пучки дымогарных труб оптимального диаметра, закрепленных в трубных досках, которые обеспечивают низкое сопротивление течению топочных газов (от 50 до 600 Па в зависимости от типоразмера котла).
Задняя (каминная) часть котла имеет люк, который обеспечивает простую очистку газохода.
Технические параметры котлов «Турботерм» даны в табл. 12.
Водогрейные котлы Ygnis серии ST мощностью 430-9300 кВт
Это водогрейный моноблочный стальной жаротрубный котел с трехходовым движением продуктов сгорания для работы на природном газе, дизельном топливе или мазуте мощностью от 430 до 9300 кВт (рис. 13).
Факел горелки, работающей под наддувом, формируется вдоль горизонтальной топки от фронта котла.
Рис. 12. : а - общий вид; б - схема топки: 1 - передняя крышка, 2 - топка котла, 3 - дымогарные трубы, 4 - трубные доски, 5 - каминная часть котла, 6 - люк каминной части, 7 - горелочное устройство
Таблица 12. Основные характеристики и параметры котлов «Турботерм»
| Мощность | Р раб, МПа | Т рабmax, | Масса без воды, кг | Габариты (ДxШxВ), мм |
|||
| (ккал/ч). 10 3 |
|||||||
Рис. 13.
Удлиненная горизонтальная нереверсивная цилиндрическая топка пригодна для монтажа практически любых дутьевых горелок, в том числе и ротационных.
Первый конвективный пучок жаровых труб возвращает продукты сгорания к фронту котла, а третий ход осуществляется вторым конвективным пучком стальных труб, направляющим продукты сгорания к газосборному коллектору в задней части котла.
Рабочее давление - 0,4 МПа (опрессовка 0,6 МПа).
Регулируемая температура сетевой воды - 100 ° С, максимальная - 110 °С.
Минимальная температура обратной воды 55 °C для природного газа, 50 °С для дизельного топлива.
Работает на газе, дизельном топливе, мазуте (возможно использование мазута Ml00 по отдельному запросу).
Основные технические характеристики и параметры котлов Ygnis серии ST мощностью 430-9300 кВт представлены в табл. 13 и 14.
Таблица 13. Основные технические характеристики котлов Ygnis серии ST мощнотью 430-1060 кВт
| Параметр | ||||||
| Полезная мощность, кВт | ||||||
| Рабочее давление, МПа | ||||||
| Максимальное давление, МПа | ||||||
| Максимальная температура котловой воды, °С | ||||||
| Температура уходящих газов, °С | ||||||
| Расход природного газа, м 3 /ч | ||||||
| Расход жидкого топлива, л/ч | ||||||
| Объем котловой воды (примерный), л | ||||||
| Диаметр топки котла, мм | ||||||
| Длина топки котла, мм | ||||||
| Гидравлическое сопротивление, кПа: | ||||||
| минимальное | ||||||
| максимальное | ||||||
| Аэродинамическое сопротивление, кПа: | ||||||
| минимальное | ||||||
| максимальное | ||||||
| Диаметр амбразуры для присоединения горелки, мм | ||||||
| Масса без воды, кг | ||||||
Таблица 14. Основные технические характеристики котлов Ygnis серии ST мощностью 1220-9300 кВт
| Параметр | |||||||||||||||
| Полезная мощность, кВт | |||||||||||||||
| КПД при номинальной мощности, % | |||||||||||||||
| Расход природного газа, м 3 /ч | |||||||||||||||
| Расход жидкого топлива, л/ч | |||||||||||||||
| Объем котловой воды, л | |||||||||||||||
| Диаметр топки котла, мм | |||||||||||||||
| Длина топки котла, мм | |||||||||||||||
| Гидравлическое сопротивление, кПа: минимальное | |||||||||||||||
| максимальное | |||||||||||||||
| Аэродинамическое сопротивление, кПа: минимальное | |||||||||||||||
| максимальное | |||||||||||||||
| Длина эмиссионной трубы горелки, мм, не более | |||||||||||||||
| Диаметр присоединения горелки, мм | |||||||||||||||
| Масса без воды, кг | |||||||||||||||
Водогрейные котлы ТВГ комплектуются:
- горелками (4 шт.),
- арматурой (задвижки, клапаны, краны),
- приборами контроля (манометры, термометры),
- воздуховодами с шибером (4 шт.),
- взрывклапанами (2 шт.),
- лестницами с площадками,
- заготовкой каркаса,
- рамой опорной.
Трубная система котла поставляется отдельными узлами (конвективный пучок 1 шт., топочные экраны 5 шт., потолочный экран 1 шт., трубы перепускные 10 шт., коллектор выходной 1 шт.) с последующей сборкой и сваркой на месте монтажа.
Водогрейный котел твг 8, 1, 5, 4, 8м и котел 3 95
Теплофикационный водотрубный газовый водогрейный котел ТВГ представляет собой прямоточный секционный теплогенератор с принудительной циркуляцией воды, оборудованный отдельным дымососом и вентилятором. Котлы ТВГ выпускаются теплопроизводительностью 4,65 МВт (ТВГ-4Р), 9,3 МВт (ТВГ-8М) и 11,63 МВт (ТВГ10).
Особенностью котлов является развитая радиационная поверхность. Водогрейные котлы ТВГ-4Р, ТВГ-8М и ТВГ-10 имеют два боковые (левый и правый) и три двухсветные топочные экраны.
Чертеж и схема работы котла твг
Двухсветные экраны делят топку на четыре отсека где расположены четыре подовых горелки. Ширина отсеков 740 мм. Кроме того, каждый водогрейный котел названного типа имеет потолочный экран, частично переходящий во фронтовой экран. Каждый топочный экран, кроме потолочного, состоит из верхнего и нижнего коллекторов, в которые вварены по 40
вертикальных труб Ø 51×2,5 мм. Для создания двух ходов движения воды верхние коллекторы каждого топочного экрана имеют посередине перегородки. Потолочный экран состоит из 32 (8×4) труб Ø 51×2,5 мм, вваренные в передний (нижний) и задний (верхний) коллекторы.
Водогрейный котел ТВГ имеет еще конвективную часть нагрева, которая состоит из двух секций с верхними и нижними коллекторами, соединенными между собой восемью стояками Ø 51×2,5 мм, в каждый из которых вварены по четыре П-образных змеевика Ø 28×3 мм. Змеевики располагаются параллельно фронту котла в шахматном порядке. Для направления движения воды по змеевикам в стояках есть перегородки.
Для сжигания газа водогрейный котел ТВГ () использует подовые горелки которые размещены между вертикальными топочными экранами. Горелка имеет два ряда отверстий, диаметром 1,5 мм, расположенных в шахматном порядке.
Продукты горения поступают из топки в конвективный газоход через проем высотой 800 мм в верхней части, над разделительной стенкой.
Водогрейный котел твг инструкция по эксплуатации и устройство котла твг

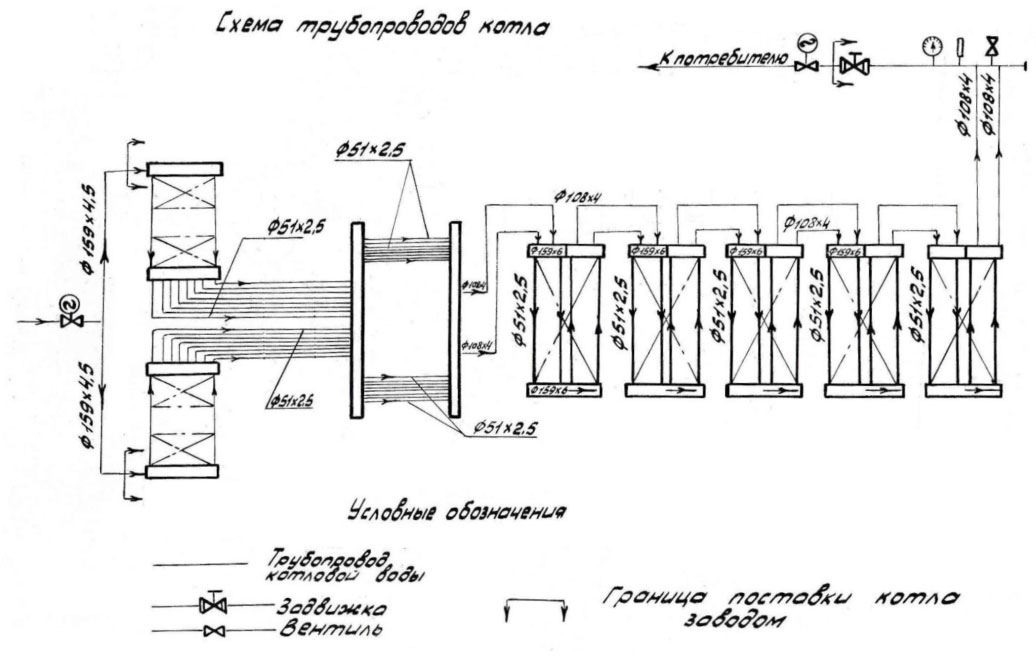

Схема перемещения воды в котлах ТВГ (твг 8м и твг 4) может быть описана следующим образом. Вода из теплосети идет параллельно в два коллектора, располагающихся в низу конвективной части котла, пройдя которые собирается в верхних коллекторах. Следующим шагом она, выходя из них и двигаясь по ряду потолочно-фронтовых труб, направляется в нижний коллектор потолочного экрана. Из него по другому ряду потолочно-фронтовых труб вода собирается в верхнем коллекторе потолочного экрана, затем последовательно проходит через левый (со стороны фронта котла) боковой односветный экран, двухсветные экраны и выходит в теплосеть из верхнего коллектора правого бокового экрана. Топочные экраны выполнены в виде секций с опускным и подъемным движением воды.
|
котел твг технические характеристики |
котел ТВГ-4Р |
котел ТВГ-8М |
котел ТВГ-10 |
|
НОМИНАЛЬНАЯ теплопроизводительность, МВт |
|||
|
ТЕМПЕРАТУРА ВОДЫ:на входе, °С |
|||
|
на выходе, °С |
|||
|
РАСХОД ВОДЫ, м3/ч |
|||
|
ДАВЛЕНИЕ ВОДЫ: на входе, МПа |
|||
|
на выходе, МПа |
|||
|
РАСЧЕТНОЕ ТОПЛИВО |
|||
|
РАСХОД ТОПЛИВА, нм3/ч |
|||
|
ДАВЛЕНИЕ газа в горелках (среднее), мм. вод. ст. |
|||
|
МАССА ПОСТАВКИ, т |
|||
|
ГАБАРИТНЫЕ РАЗМЕРЫ в обмуровке с лестницей: |
|||
|
длина, мм |
|||
|
ширина, мм |
|||
|
высота, мм |
|||
|
АЭРОДИНАМИЧЕСКОЕ сопротивление, мм. вод. ст. |
|||
|
ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ, кг/см² |
|||
|
ВОДЯНОЙ ОБЪЕМ, м³ |
|||
|
ПОВЕРХНОСТЬ НАГРЕВА: |
|||
|
лучевоспринимающая, м² |
|||
|
Конвективная, м² |
|||
|
СРОК СЛУЖБЫ, лет |
|||
|
СЕЙСМОСТОЙКОСТЬ, балл |
Водогрейный котлы ТВГ и их характеристика
Водогрейные котлы ТВГ – водотрубные агрегаты, предназначенные для приготовления воды, которая заливается в системы отопления. В типовом исполнении у них сжигается газ, в модифицированных вариантах в топку может подаваться мазут. Теплопроизводительность котла подбирается под размеры обслуживаемого объекта, у небольших моделей она составляет 4-5 МВт и может составлять больше 10 МВт.
После поставки водогрейный котел ТВГ собирается и сваривается на месте монтажа. Заказчику он предоставляется в виде отдельных узлов, среди которых конвективный пучок, топочные экраны, потолочный экран, перепускные трубы и выходной коллектор. В комплектацию котла входит 4 горелки, необходимая запорная арматура, контрольные приборы и другие элементы.
Вы можете купить котлы твг по хорошей цене, водогрейный котел твг (1 0, 3 95, 4, 8 , 8м) с нашего завода!
