Качество изображения определяется разрешающей способностью микроскопа , т.е. минимальным расстоянием, на котором оптика микроскопа может различить раздельно две близко расположенные точки. разрешающая способность зависит от числовой апертуры объектива, конденсора и длины волны света, которым освещается препарат. Числовая апертура (раскрытие) зависит от угловой апертуры и показателя преломления среды, находящейся между фронтальной линзой объектива и конденсора и препаратом.

Угловая апертура объектива - это максимальный угол (AOB), под которым могут попадать в объектив лучи, прошедшие через препарат. Числовая апертура объектива равна произведению синуса половины угловой апертуры на показатель преломления среды, находящейся между предметным стеклом и фронтальной линзой объектива. N.A. = n sinα где, N.A. - числовая апертура; n - показатель преломления среды между препаратом и объективом; sinα - синус угла α равного половине угла АОВ на схеме.

Таким образом, апертура сухих систем (между фронтальной линзой объектива и препаратом-воздух) не может быть более 1 (обычно не более 0,95). Среда, помещаемая между препаратом и объективом, называется иммерсионной жидкостью или иммерсией, а объектив, рассчитанный для работы с иммерсионной жидкостью, называют иммерсионным. Благодаря иммерсии с более высоким показателем преломления чем у воздуха, можно повысить числовую апертуру объектива и, следовательно, разрешающую способность.

Числовая апертура объективов всегда гравируется на их оправах.
Разрешающая способность микроскопа зависит также от апертуры конденсора. Если считать апертуру конденсора равной апертуре объектива, то формула разрешающей способности имеет вид R=λ/2NA, где R - предел разрешения; λ - длина волны; N.A - числовая апертура. Из этой формулы видно, что при наблюдении в видимом свете (зеленый участок спектра - λ=550нм), разрешающая способность (предел разрешения) не может быть > 0,2мкм

Влияние числовой апертуры объектива микроскопа на качество изображения

Пути повышения оптической разрешающей способности

Выбор большого угла светового конуса, как со стороны объектива, так и со стороны источника освещения. Благодаря этому, возможно, собрать в объективе более преломленные лучи света от очень тонких структур. Таким образом, первый путь повышения разрешения - это использование конденсора, числовая апертура которого соответствует числовой апертуре объектива.

Второй способ - использование иммерсионной жидкости между фронтальной линзой объектива и покровным стеклом. Так мы воздействуем на показатель преломления среды n, описанный в первой формуле. Его оптимальное значение, рекомендуемое для иммерсионных жидкостей, составляет 1.51.

Иммерсионные жидкости

Иммерсионные жидкости необходимы для увеличения числовой апертуры и соответственно повышения разрешающей способности иммерсионных объективов, специально рассчитанных для работы с этими жидкостями и, соответствующим образом, маркированными. Иммерсионные жидкости, помещенные между объективом и препаратом, имеют более высокий показатель преломления, чем воздух. Поэтому, отклоненные мельчайшими деталями объекта лучи света, не рассеиваются, выходя из препарата, и попадают в объектив, что приводит к повышению разрешающей способности.

Существуют объективы водной иммерсии (маркированные белым кольцом), масляной иммерсии (черное кольцо), глицериновой иммерсии (желтое кольцо), монобромнафталиновой иммерсии (красное кольцо). В световой микроскопии биологических препаратов применяются объективы водной и масляной иммерсии. Специальные кварцевые объективы глицериновой иммерсии пропускают коротковолновое ультрафиолетовое излучение и предназначены для ультрафиолетовой (не путать с люминесцентной) микроскопии (то есть для изучения биологических объектов, избирательнопоглощающих ультрафиолетовые лучи). Объективы монобромнафталиновой иммерсии в микроскопии биологических объектов не используются.

В качестве иммерсионной жидкости для объектива водной иммерсии используется дистиллированная вода, масляной иммерсии - природное (кедровое) или синтетическое масло с определенным показателем преломления.

В отличие от других иммерсионных жидкостей масляная иммерсия является гомогенной, так как имеет показатель преломления равный или очень близкий показателю преломления стекла. Обычно этот показатель преломления (n) рассчитан для определенной спектральной линии и определенной температуры и указывается на флаконе с маслом. Так, например, показатель преломления иммерсионного масла для работы с покровным стеклом для спектральной линии D в спектре натрия при температуре =20°С равен 1,515 (nD 20 = 1,515), для работы без покровного стекла (nD 20 = 1,520).

Для работы с объективами-апохроматами нормируется также дисперсия, то есть разность показателей преломления для различных линий спектра.

Использование синтетического иммерсионного масла предпочтительнее, поскольку его параметры более точно нормируются, и оно в отличие от кедрового, не засыхает на поверхности фронтальной линзы объектива.

Учитывая вышесказанное, ни в коем случае нельзя пользоваться суррогатами иммерсионного масла и, в частности, вазелиновым маслом. При некоторых способах микроскопии для увеличения апертуры конденсора, иммерсионная жидкость (чаще дистиллированная вода) помещается между конденсором и препаратом.

Микроскоп, как оптический прибор. Разрешающая способность микроскопа.

Микроскоп (от микро... и греческого skopeo — смотрю) - это оптический прибор для получения сильно увеличенного изображения изучаемого очень маленького объекта, невидимого невооружённым глазом. При помощи микроскопа можно рассмотреть мелкие детали строения объекта, размеры которых лежат за пределами разрешающей способности глаза.

Человеческий глаз представляет собой естественную оптическую систему, которая характеризуется определённым разрешением. Разрешением оптической системы называется наименьшее расстояние между элементами наблюдаемого объекта, при котором эти элементы ещё могут быть отличены один от другого (под элементами объекта мы понимаем точки или линии).

Если объект удален на так называемое расстояние наилучшего видения, которое составляет250 мм, то для нормального человеческого глаза минимальное разрешение составляет примерно0,1 мм, а у многих людей — около0,2 мм. Примерно это соответствует толщине человеческого волоска. Размеры объектов, таких как растительные и животные клетки, мелкие кристаллы, детали микроструктуры металлов и сплавов и т.п., значительно меньше0,1 мм. Такие объекты принято называть микрообъекты. Для наблюдения и изучения подобных объектов и предназначены микроскопы различных типов. С помощью микроскопа определяют форму, размеры, строение и многие другие характеристики микрообъектов. Оптический микроскоп даёт возможность различать структуры с расстоянием между элементами до 0,20 мкм, т.е. разрешающая способность такого микроскопа составляет около 0,20 мкм или 200 нм.

Когда говорят о разрешающей способности микроскопа, подразумевают, также как и под разрешающей способностью человеческого глаза, раздельное изображение двух близко расположенных объектов. Однако, нужно понимать, что разрешающая способность и увеличение - это не одно и тоже. Например, если при помощи систем визуализации получить со светового микроскопа фотографии двух линий, расположенных на расстоянии менее 0,20 мкм (т.е. менее разрешающей способности микроскопа), то, как бы мы не увеличивали изображение, линии все равно будут сливаться в одну. Т.е. мы сможем получить большое увеличение, но не улучшим его разрешение. Общее увеличение микроскопа равно произведению линейного увеличения объектива на угловое увеличение окуляра. Значения увеличений гравируются на оправах объективов и окуляров. Рассмотрим микроскоп плоского поля (не стереоскопический). Это биологические микроскопы, металлографические, поляризационные. Обычно объективы такого микроскопа имеют увеличения от 4 до 100 крат, а окуляры — от 5 до 16. Поэтому общее увеличение оптического микроскопа лежит в пределах от 20 до 1600 крат. Разумеется, технически возможно разработать и применить в микроскопе объективы и окуляры, которые дадут общее увеличение, значительно превышающее 1600 крат (например, существуют окуляры с увеличением 20 крат, которые в паре с объективом 100 крат дадут увеличение 2000 крат). Однако, обычно это нецелесообразно. Большие увеличения не являются самоцелью оптической микроскопии. Назначение микроскопа состоит в том, чтобы обеспечить различение как можно более мелких элементов структуры препарата, т.е. в максимальном использовании разрешающей способности микроскопа. А она имеет предел, обусловленный волновыми свойствами света. Таким образом, различают полезное и неполезное увеличение микроскопа. Полезное увеличение - это когда можно выявить новые детали строения объекта, а неполезное - это увеличение, при котором, увеличивая объект в сотни и более раз, нельзя обнаружить новых деталей строения объекта.

Еще раз остановимся на понятии разрешающей способности. Разрешающая способность оптических приборов (так же ее называют разрешающая сила) характеризует способность этих приборов давать раздельные изображения двух близких друг к другу точек объекта. Наименьшее линейное или угловое расстояние между двумя точками, начиная с которого их изображения сливаются, называется линейным или угловым пределом разрешения. Существование предела разрешающей способности влияет на выбор увеличений, которые мы получаем с помощью микроскопа. Увеличения до 1250 крат называют полезными, т. к. при них мы различаем все элементы структуры объекта. При этом возможности микроскопа по разрешающей способности исчерпываются. Это увеличение получаем при использовании объектива 100 крат, работающего с масляной иммерсией, и окуляра 12,5 крат (полезное увеличение окуляров лежит от 7,5 до 12,5 крат). При увеличениях свыше 1250 крат не выявляются никакие новые детали структуры препарата. Однако иногда такие увеличения используют — в микрофотографии, при проектировании изображений на экран и в некоторых других случаях.

Когда необходимо существенно более высокое полезное увеличение, используют электронный микроскоп. Этот микроскоп обладает существенно более высокой разрешающей способностью, нежели оптический микроскоп. Электронный микроскоп - это прибор для наблюдения и фотографирования многократно (до 106 раз) увеличенного изображения объектов, в котором вместо световых лучей используются пучки электронов, ускоренных до больших энергий (30—100 кэв и более) в условиях глубокого вакуума.

Классификация световых микроскопов и области их применения

По строению оптической схемы различают прямые (объективы, насадка и окуляры расположены над объектом) и инвертированные (объект находится над оптической системой, формирующей изображение) микроскопы. Также различают микроскопы плоского поля (дающие двухмерное изображение) и стереоскопические микроскопы (объемное - трехмерное изображение).

По способам освещения разделяют микроскопы проходящего света (изображение формируется светом, проходящим через объект) и отраженного света (изображение формируется светом, отраженным от поверхности объекта).

Микроскопы можно разделить также по методам исследования:

Светлого поля (на светлом фоне выделяется более темный объект);

Темного поля (на темном фоне выделяется светлый объект или его краевые структуры);

Фазового контраста (на светло-сером фоне наблюдается темно-серый рельефный объект);

Люминесценции (на темном фоне выделяются светящиеся объекты или части объекта);

Поляризованного света (наблюдается ярко окрашенное в различные цвета или оттенки изображение объекта).

Можно выделить следующиеобласти применения световых микроскопов:

Биологические микроскопыдля лабораторных биологических и медицинских исследований прозрачных объектов. Доступны режимы светлого и темного поля, фазовый контраст, поляризованный и люминесцентный свет.

Стереоскопические микроскопыв лабораториях и на различных производствах для получения увеличенных изображений объектов во время проведения рабочих операций. Возможна работа в отраженном и проходящем свете. Доступны режимы светлого и темного поля.

Металлографические микроскопыв научных и промышленных лабораториях для исследования непрозрачных объектов. Работа в отраженном свете. Доступны режимы светлого и темного поля, фазовый контраст, поляризованный свет.

Поляризационные микроскопыв научных и исследовательских лабораториях для специализированных исследований в поляризованном свете. Возможна работа в отраженном и проходящем свете. Доступны режимы светлого и темного поля.

Объективы и окуляры для микроскопов

Объектив микроскопа - микрообъектив представляет собой сложную оптическую систему, образующую увеличенное изображение объекта, и является основной и наиболее ответственной частью микроскопа. Микрообъектив создает действительное перевернутое изображение, которое рассматривается через окуляр.

Объективы различаются по оптическим характеристикам и конструкции:

По степени исправления хроматической аберрации: ахроматы, апохроматы и др.

С исправленной кривизной изображения: - планахроматы, планапохроматы.

По длине тубуса микроскопа -160 ммдля проходящего света,190 ммдля отраженного света, бесконечность - для проходящего и отраженного света;

По свойствам иммерсии: сухие системы (без иммерсии) и иммерсионные системы.

Объективы апохроматы отличаются от ахроматов степенью исправления хроматической аберрации. Благодаря более совершенному устранению дефектов изображения, связанных с хроматической аберрацией, качество изображения, получаемого при наблюдении цветных объектов (окрашенные срезы, микроорганизмы и т.п.), особенно при больших увеличениях, значительно выше при использовании апохроматов. Апохроматы, а также ахроматы большого увеличения применяются совместно с компенсационными окулярами. На оправе апохроматов обычно выгравировано АПО (APO). У ахроматов и апохроматов, особенно большого увеличения, остается неисправленной кривизна поля изображения.

Согласно определению английского физика Рэлея разрешение оптической системы естьминимальное расстояние между двумя точками формируемого ею изображения,пока они еще видны раздельно . Рэлей показал, что максимальное разрешение линзы (т.е. минимальное расстояние d между двумя соседними точками изображения) прямо пропорционально длине используемой световой волны l и обратно пропорционально показателю преломления среды n , а также углу раскрытия a :

Длина волны l равна произведению скорости света v на период колебаний T . Показатель преломления n определяется как отношение скорости света в вакууме (300000 км/сек) к скорости света v в данной среде. Для воздуха показатель преломления равен 1.0, для воды - 1.3, для кедрового масла - 1.5. Угол раскрытия a характеризует способность линзы собирать световые лучи. Он определяется как угол между двумя линиями, соединяющими край линзы с точкой ее переднего фокуса и, следовательно, зависит от диаметра линзы и ее кривизны (рис. 3). Максимальное значение a для современных объективов достигает 138 о.

Рис. 3. Угол раскрытия объектива a

Из формулы Рэлея также следует, что разрешение микроскопа можно повысить тремя способами:

1) уменьшением длины волны l (этот способ реализован в ультрафиолетовом и электронном микроскопах);

2) повышением показателя преломления среды n (иммерсионные объективы);

3) увеличением диаметра линз объектива (т.е увеличением угла a ).

Для того чтобы было удобно сравнивать разрешение различных объективов, Аббе выделил знаменатель формулы Рэлея в отдельный показатель - численную апертуру NA , после чего формула приняла следующий вид:

Численная апертура объектива NA = n * sin(a/2) характеризует его разрешающую способность вне зависимости от конструкции и применяемой длины волны. Введение усредняющего коэффициента 0.61 отражает тот факт, что максимальное разрешение обеспечивают только краевые лучи с максимальным углом a , тогда как близкие к центральному лучи дают разрешение в два раза ниже (рис 3). NA воздушных объективов всегда меньше 1
(n = 1, sin a < 1), но иммерсионные объективы могут иметь NA и больше 1. Величина численной апертуры объектива гравируется на его корпусе, что позволяет легко вычислить его номинальное разрешение, используя формулу Рэлея-Аббе. В этих расчетах обычно принимают, что средняя длина волны дневного света составляет 550 нм. Численная апертура современных иммерсионных объективов достигает значений 1.3 – 1.4. Рекорд в этой области принадлежит объективу фирмы Карл Цейсс с апертурой 1.45, который способен формировать изображения микроструктур размером 170 нм.

Кроме разрешения в плоскости препарата d (разрешения по полю), объектив микроскопа обладает также разрешением по глубине dz (Young, 1998).

Особую роль разрешение по глубине (глубина фокуса) играет в конфокальной микроскопии, где на основе оптических срезов создаются трехмерные реконструкции микроструктур и где толщина оптического среза сильно влияет на качество реконструкции. Поэтому в конфокальных микроскопах предусмотрены специальные аппаратные и программные средства, позволяющие уменьшать глубину фокуса. Как следует из формулы Янга для обычного микроскопа глубина фокуса dz почти не отличается от разрешения по полю d.

Вторым по значимости показателем объективов и окуляров является увеличение, которое также всегда указано на их оправе. Как правило, чем выше увеличение объектива, тем больше у него численная апертура (т.е. разрешение). Однако эта зависимость соблюдается не всегда - существуют объективы одного увеличения с разной и даже регулируемой апертурой, а объективы с высокой апертурой могут иметь пониженное увеличение. В связи с этим различают полезное и бесполезное увеличение , имея ввиду, что полезное увеличение связано с разрешением, а бесполезное - нет. По существу бесполезное увеличение представляет собой масштабирование изображения, при котором объем полученной информации остается прежним или даже снижается. Тем не менее, оно может понадобиться, например, при согласовании размеров поля зрения микроскопа и ПЗС-матрицы цифрового фотоаппарата.

Общее увеличение микроскопа равно произведению увеличения объектива и окуляра. В некоторых микроскопах следует учитывать также увеличение дополнительных линз, встроенных в бинокулярную насадку. В микроскопах, оборудованных телекамерами или цифровыми фотоаппаратами, к оптическому увеличению добавляется еще и электронное масштабирование. Поскольку общее увеличение микроскопа в этом случае будет зависеть от многих факторов, в научных публикациях вместо него принято указывать марку микроскопа, а также увеличение и апертуру используемого объектива (например, Zeiss Axiolab, x100/1.25).

Калибровка микроскопа . Если предполагается измерять размеры клеток и других микроструктур, микроскоп необходимо прокалибровать. Калибровка микроскопа производится с помощью специального препарата - объект-микрометра. Он представляет собой предметное стекло, в центре которого нанесена шкала с делениями ценой 10 мкм (рис. 4). Встречаются также объект-микрометры в виде металлической пластины с отверстием в центре, где укреплено стекло со светлой шкалой на темном фоне. Однако, они менее удобны из-за сложности фокусировки на шкалу, особенно при недостатке света на больших увеличениях.

Для определения размеров микрообъектов используется специальный измерительный окуляр (окуляр-микрометр), в котором также имеется шкала. Принцип калибровки заключается в определении цены деления шкалы окуляр-микрометра путем совмещения ее со шкалой
объект-микрометра. Зная цену деления объект-микрометра и число его делений, приходящихся на определенное число делений окуляр-микрометра, можно, разделив первое на второе, получить калибровочный фактор . Умножение калибровочного фактора на результаты измерений
окуляр-микрометром позволит приводить их к абсолютной величине, выраженной в микрометрах. Для повышения точности измерений применяются также усовершенствованные окуляр-микрометры, которые снабжены микрометрическим винтом, передвигающим указатель в поле зрения.

Если микроскоп имеет встроенную телекамеру или цифровой фотоаппарат, его калибровку проводят следующим образом:

1. Устанавливают объект-микрометр в микроскоп таким образом, чтобы его деления занимали строго вертикальное положение.

2. Фокусируют объектив на шкалу объект-микрометра и получают ее цифровой снимок (рис. 4).

3. С помощью программы обработки изображений Scion Image (или аналогичной) получают строго горизонтальный профиль яркости вдоль шкалы.

4. Измеряют число пикселов (элементов растра) в отрезке, соединяющем два достаточно далеко отстоящих друг от друга деления шкалы.

5. Вычисляют калибровочный фактор, разделив длину отрезка (мкм) на измеренное в нем число пикселов.

Рис. 4. Шкала объект-микрометра (слева) и ее профиль яркости (справа).

Объектив х10, цена деления 10 мкм. На шкале дополнительно показана линия профиля яркости. Расстояние между крайними делениями вдоль этой линии составляет 400 мкм или 265 пикселов. Калибровочный фактор равен 1.509 (400/265).

Этот способ калибровки микроскопа проводится быстро и обладает высокой точностью (ошибка менее 1%). Естественно, калибровка должна проводиться для каждого объектива отдельно, даже если они имеют одинаковое номинальное увеличение.

Измерение разрешающей способности микроскопа. Формула Рэлея-Аббе позволяет рассчитать только номинальное (т.е. теоретически ожидаемое) разрешение объектива. Действительное разрешение объектива (и микроскопа в целом) может значительно отличаться от номинального.

Если микроскоп оборудован телекамерой или цифровым фотоаппаратом, измерение его реальной разрешающей способности не представляет большой проблемы. Для этого, однако, необходимо более подробно рассмотреть принцип его работы.

Описанная выше диффракция Френеля в виде концентрических круглых колец (рис. 1) возникает только в том случае, если световая волна обладает полной когерентностью. Обладающая частичной когерентностью система освещения микроскопа будет формировать диффракционую картину без выраженных колец. Более того, из-за неидеальности оптики обратное преобразование Фурье также даст изображение, сглаженное по сравнению с исходным. Следовательно, микроскоп вносит погрешность в процесс формирования изображения, что приводит к снижению его разрешающей способности. Для оценки этой погрешности в микроскопии применяют функцию рассеяния точки (P oint S pread F unction, PSF ) и функцию оптической передачи (O ptical T ransfer F unction, OTF ).

Рис. 5. Функция рассеяния точки (PSF ) и функция оптической передачи (OTF ). OTF является Фурье-образом PSF.

По существу, PSF представляет собой наблюдаемое в микроскоп изображение круглого отверстия минимального диаметра, которое освещено некогерентным светом, а OTF является его Фурье-образом (рис. 5). Чем меньше PSF (и больше сопряженная с ним OTF), тем выше разрешение. Таким образом, задача измерения разрешающей способности микроскопа сводится к определению его PSF (или OTF).

Существует много различных способов прямой и косвенной оценки величины PSF. Например, ее можно вычислить, если исследовать форму перепадов яркости в окрестностях границ микрообъектов. На практике, однако, наиболее простым и точным способом оценки максимального разрешения микроскопа является анализ его OTF, а не PSF.

Для того чтобы измерить разрешающую способность микроскопа при данном увеличении по OTF, необходимо:

1. Получить цифровую фотографию цитологического препарата.

2. Чтобы была возможность применить быстрый алгоритм преобразования Фурье, вырезать из нее квадратный участок, сторона которого L (в пикселах) равна степени числа 2 (128,256,512 и т. д.).

3. Выполнить прямое преобразование Фурье этого участка с помощью программы Scion Image (или аналогичной) и получить OTF микроскопа.

4. Измерить диаметр OTF (D) в пикселах (рис. 5).

5. Используя полученные параметры L и D , а также размеры ячейки матрицы камеры C в мкм, увеличение адаптера камеры Ma иувеличение объектива Mo ,рассчитать максимальное разрешение микроскопа d в нм по формуле:

Рис. 6. Изображение анафазы митоза (256х256) и его Фурье-образ.

Цифровая фотография делящейся митозом клетки корешка лука (рис. 6, слева) снята при помощи микроскопа Zeiss Axiolab, объектив x100/1.25, камера Axiocam MR с адаптером x0.63, размер ячейки ПЗС-матрицы 6.7 мкм (указан в спецификации). Фурье-образ этого снимка (рис. 6, справа) получен в программе Scion Image после кадрирования рамкой 256х256. Измеренный с помощью программы Scion Image диаметр OTF составляет 129 пикселов, рассчитанное по приведенной формуле разрешение микроскопа - 211 нм.

Точность данного метода измерения разрешающей способности микроскопа зависит, главным образом, от корректности определения диаметра OTF. Однако, как видно из профиля яркости OTF (рис. 7), ее граница плавно снижается к уровню случайного шума, что затрудняет измерение D .

Один из способов повышения объективности определения диаметра OTF заключается в том, чтобы измерять его (или радиус OTF, который обозначается как HWHM ) на половине максимальной яркости сигнала. Оценка разрешения микроскопа при этом будет несколько ниже максимального значения.

Другой способ состоит в использовании специальных препаратов, приготовленных из диатомовых водорослей и содержащих мелкие регулярные структуры на пределе разрешения микроскопа. В этом случае в Фурье-образе появляются контрастные рефлексы, которые значительно облегчают точное измерение диаметра OTF.

Рис. 7. Профиль яркости OTF от центра к периферии. HWHM - радиус OTF на уровне половины ее максимума (H alf W idth on H alf M aximum).

PSF и OTF непосредственно связаны с формулой Рэлея-Аббе. В свободном от аберраций микроскопе PSF обладает круговой симметрией и определяется выражением

где h(r) – это PSF, J 1 - функция Бесселя первого рода, a = 2pNA/l.

Таким образом, по крайней мере, в идеальном случае форма PSF определяется только двумя параметрами - длиной волны l и численной апертурой объектива NA. Аналитическое описание PSF может использоваться для повышения разрешающей способности микроскопа путем дополнительной обработки изображений на компьютере.

Как известно, основную долю информации об окружающем мире человек получает с помощью зрения. Глаз человека - сложный и совершенный прибор. Этот созданный природой прибор работает со светом - электромагнитным излучением, диапазон длин волн которого находится между 400 и 760 нанометрами. Цвет, который при этом воспринимает человек, изменяется от фиолетового до красного.

Электромагнитные волны, соответствующие видимому свету, взаимодействуют с электронными оболочками атомов и молекул глаза. Результат этого взаимодействия зависит от того, в каком состоянии находятся электроны этих оболочек. Свет может поглощаться, отражаться или рассеиваться. Что именно произошло со светом, может многое рассказать об атомах и молекулах, с которыми он взаимодействовал. Диапазон размеров атомов и молекул от 0,1 до десятков нанометров. Это во много раз меньше, чем длина волны света. Тем не менее, объекты именно таких размеров - назовем их нанообъектами - очень важно увидеть. Что же надо для этого сделать? Обсудим сначала, что может рассмотреть человеческий глаз.

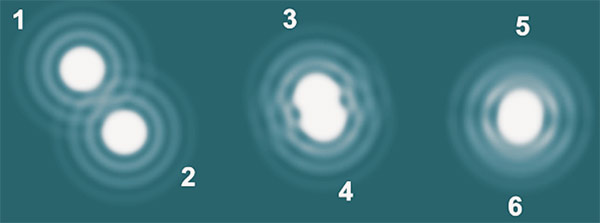

Обычно, когда говорят о разрешающей способности того или иного оптического прибора, оперируют двумя понятиями. Одно из них - угловое разрешение, а второе - линейное разрешение. Эти понятия взаимосвязаны. К примеру, для человеческого глаза угловое разрешение составляет приблизительно 1 угловую минуту. При этом глаз может различить два точечных объекта, удаленных от него на 25–30 см, только тогда, когда расстояние между этими объектами больше чем 0,075 мм. Это вполне сравнимо с разрешением обычного компьютерного сканера. В самом деле, разрешение 600 точек на дюйм означает, что сканер может различить точки, расположенные на расстоянии 0,042 мм друг от друга.

Для того чтобы можно было различать объекты, расположенные на еще меньших расстояниях друг от друга, был придуман оптический микроскоп - прибор, увеличивающий разрешающую способность глаза. Выглядят эти приборы по-разному (что видно из рисунка 1), но принцип действия у них один тот же. Оптический микроскоп позволил отодвинуть предел разрешения до долей микрона. Уже 100 лет назад оптическая микроскопия сделала возможным изучать объекты микронных размеров. Однако тогда же стало ясно, что простым увеличением количества линз и улучшением их качества добиться дальнейшего увеличения разрешающей способности невозможно. Разрешение оптического микроскопа оказалось ограничено свойствами самого света, а именно его волновой природой.

Еще в конце позапрошлого века было установлено, что разрешение оптического микроскопа составляет . В этой формуле λ - длина волны света, а n sin u - числовая апертура объектива микроскопа, которая характеризует как микроскоп, так и то вещество, которое находится между объектом изучения и самой близкой к нему линзой микроскопа. И действительно, в выражение для числовой апертуры входят показатель преломления n среды, находящейся между объектом и объективом, и угол u между оптической осью объектива и самыми крайними лучами, которые выходят из объекта и могут попасть в этот объектив. Показатель преломления вакуума равен единице. У воздуха этот показатель очень близок к единице, у воды он составляет 1,33303, а у специальных жидкостей, используемых в микроскопии для получения максимального разрешения, n доходит до 1,78. Каким бы ни был угол u , величина sin u не может быть больше единицы. Таким образом, разрешение оптического микроскопа не превышает долей длины волны света.

Обычно считается, что разрешение составляет половину длины волны.

Интенсивность, разрешение и увеличение объекта - разные вещи. Можно сделать так, что расстояние между центрами изображений объектов, которые расположены в 10 нм друг от друга, будет 1 мм. Это будет соответствовать увеличению в 100 000 раз. Тем не менее, различить, один это объект или два, не получится. Дело в том, что изображения объектов, размеры которых очень малы по сравнению с длиной волны света, будут иметь одинаковые форму и размеры, не зависящие от формы самих объектов. Такие объекты называют точечными - их размерами можно пренебречь. Если такой точечный объект светится, то оптический микроскоп изобразит его в виде светлого кружка, окруженного светлыми и темными кольцами. Будем далее, для простоты, рассматривать именно источники света. Типичное изображение точечного источника света, полученное с помощью оптического микроскопа, показано на рисунке 2. Интенсивность светлых колец намного меньше, чем у кружочка, и убывает по мере удаления от центра изображения. Чаще всего видно только первое светлое кольцо. Диаметр первого темного кольца равен . Функция, которая описывает такое распределение интенсивности, называется функцией рассеяния точки. Эта функция не зависит от того, каково увеличение. Изображение нескольких точечных объектов будет представлять собой именно круги и кольца, как это видно из рисунка 3. Полученное изображение можно увеличивать, однако если изображения двух соседних точечных объектов сливаются, то они будут сливаться и дальше. Такое увеличение часто называют бесполезным - большие изображения просто будут более размытыми. Пример бесполезного увеличения показан на рисунке 4. Формула часто называется дифракционным пределом, и она настолько знаменита, что именно ее высекли на памятнике автору этой формулы - немецкому физику-оптику Эрнсту Аббе.

Конечно, со временем оптические микроскопы стали снабжать разнообразными устройствами, позволяющими запоминать изображения. Человеческий глаз дополнили сначала пленочные фото- и кинокамеры, а потом - камеры, в основе которых лежат цифровые устройства, преобразующие попадающий на них свет в электрические сигналы. Самыми распространенными из таких устройств являются ПЗС-матрицы (ПЗС расшифровывается как прибор с зарядовой связью). Количество пикселей в цифровых камерах продолжает расти, однако само по себе это не может улучшить разрешение оптических микроскопов.

Еще двадцать пять лет назад казалось, что дифракционный предел непреодолим и что, для того чтобы изучать объекты, размеры которых во много раз меньше, чем длина волны света, необходимо отказаться от света как такового. Именно таким путем пошли создатели электронных и рентгеновских микроскопов. Несмотря на многочисленные преимущества таких микроскопов, задача использования именно света для рассматривания нанообъектов оставалась. Причин для этого было много: удобство и простота работы с объектами, небольшое время, которое требуется для получения изображения, известные способы окрашивания образцов и многое другое. Наконец, после долгих лет напряженной работы стало возможным рассматривать нанообъекты с помощью оптического микроскопа. Наибольший прогресс в этом направлении достигнут в области люминесцентной микроскопии. Конечно, дифракционный предел никто не отменял, но его удалось обойти. В настоящее время существуют различные оптические микроскопы, позволяющие рассматривать объекты, размеры которых намного меньше длины волны того самого света, который создает изображения этих объектов. Все эти приборы объединяет один общий принцип. Попробуем пояснить, какой именно.

Из того, что уже говорилось о дифракционном пределе разрешения, ясно, что увидеть точечный источник не так уж сложно. Если этот источник обладает достаточной интенсивностью, его изображение будет отчетливо видно. Форма и размер этого изображения, как уже говорилось, будут определяться свойствами оптической системы. При этом, зная свойства оптической системы и будучи уверенными в том, что объект точечный, можно определить, где именно находится объект. Точность определения координат такого объекта достаточно высока. Иллюстрацией этого может служить рисунок 5. Координаты точечного объекта можно определить тем точнее, чем интенсивнее он светится. Еще в 80-х годах прошлого века с помощью оптического микроскопа умели определять положение отдельных светящихся молекул с точностью в 10–20 нанометров. Необходимым условием столь точного определения координат точечного источника является его одиночество. Ближайший к нему другой точечный источник должен находиться настолько далеко, чтобы исследователь точно знал, что обрабатываемое изображение соответствует одному источнику. Понятно, что это расстояние l должно удовлетворять условию . В этом случае анализ изображения может дать очень точные данные о положении самого источника.

Большинство объектов, размеры которых намного меньше разрешающей способности оптического микроскопа, можно представить как набор точечных источников. Источники света в таком наборе находятся друг от друга на расстояниях, намного меньших величины . Если эти источники будут светить одновременно, то сказать что-либо о том, где именно они расположены, будет невозможно. Тем не менее, если суметь заставить эти источники светить по очереди, то положение каждого них можно определить с высокой точностью. Если эта точность превышает расстояние между источниками, то, обладая знанием о положении каждого из них, можно узнать о том, каково их взаимное расположение. А это означает, что получена информация о форме и размерах объекта, который представлен как набор точечных источников. Другими словами, в таком случае можно рассмотреть в оптический микроскоп объект, размеры которого меньше, чем дифракционный предел!

Таким образом, ключевым моментом является получение информации о различных частях нанообъекта независимо друг от друга. Существуют три основные группы методов, позволяющие сделать это.

Первая группа методов целенаправленно заставляет светить ту или иную часть исследуемого объекта. Самый известный из этих методов - сканирующая оптическая микроскопия ближнего поля. Рассмотрим ее подробнее.

Если внимательно изучить те условия, которые подразумеваются, когда речь идет о дифракционном пределе, обнаружится, что расстояния от объектов до линз значительно больше длины волны света. На расстояниях, сравнимых и меньших этой длины волны, картина получается другой. Вблизи любого объекта, попавшего в электромагнитное поле световой волны, существует переменное электромагнитное поле, частота изменения которого такая же, как частота изменения поля в световой волне. В отличие от световой волны, это поле быстро затухает по мере удаления от нанообъекта. Расстояние, на котором происходит уменьшение интенсивности, например, в e раз, сравнимо с размерами объекта. Таким образом, электромагнитное поле оптической частоты оказывается сконцентрированным в объеме пространства, размер которого намного меньше, чем длина волны света. Любой нанообъект, попавший в эту область, будет так или иначе взаимодействовать со сконцентрированным полем. Если тот объект, с помощью которого осуществляется это концентрирование поля, последовательно перемещать по какой-либо траектории вдоль изучаемого нанообъекта и регистрировать свет, излучаемый этой системой, то можно построить изображение по отдельным точкам, лежащим на этой траектории. Конечно, в каждой точке изображение будет выглядеть так, как показано на рисунке 2, но разрешение при этом будет определяться тем, насколько удалось сконцентрировать поле. А это, в свою очередь, определяется размерами того объекта, с помощью которого это поле концентрируется.

Самым распространенным способом такой концентрации поля является изготовление очень маленького отверстия в металлическом экране. Обычно это отверстие находится на конце заостренного и покрытого тонкой пленкой металла световода (световод часто называется оптическим волокном и широко используется для передачи данных на большие расстояния). Сейчас удается изготавливать отверстия с диаметрами от 30 до 100 нм. Таким же по величине получается и разрешение. Приборы, работающие по этому принципу, и называются сканирующими оптическими микроскопами ближнего поля. Они появились 25 лет тому назад.

Суть второй группы методов сводится к следующему. Вместо того чтобы заставлять соседние нанообъекты светить по очереди, можно использовать объекты, которые светятся разными цветами. В этом случае с помощью светофильтров, пропускающих свет того или иного цвета, можно определять положение каждого из объектов, а потом - составлять единую картину. Это очень похоже на то, что изображено на рисунке 5, только цвета для трех изображений будут различными.

Последняя группа методов, позволяющих преодолеть дифракционный предел и рассмотреть нанообъекты, использует свойства самих светящихся объектов. Существуют такие источники, которые можно «включать» и «выключать» с помощью специально подобранного света. Такие переключения происходят статистически. Иначе говоря, если имеется много переключаемых нанообъектов, то, подобрав длину волны света и его интенсивность, можно заставить «выключиться» только часть из этих объектов. Остальные объекты будут продолжать светить, и можно получить от них изображение. После этого надо «включить» все источники и снова «выключить» часть из них. Набор оставшихся «включенными» источников будет отличаться от набора, который остался «включенным» в первый раз. Повторяя такую процедуру много раз, можно получить большой набор изображений, отличающихся друг от друга. Анализируя такой набор, можно установить местоположение большой доли всех источников с очень высокой точностью, значительно превышающей дифракционный предел. Пример сверхразрешения, полученного таким способом, приведен на рисунке 6.

В настоящее время оптическая микроскопия со сверхразрешением быстро развивается. Можно со всей уверенностью предполагать, что в грядущие годы эта область будет привлекать все большее число исследователей, и хочется верить, что среди них будут и читатели этой статьи.

Цель работы . Ознакомление с устройством микроскопа и определение его разрешающей способности.

Приборы и принадлежности : Микроскоп, металлическая пластинка с маленьким отверстием, осветительное зеркало, линейка со шкалой.

Введение

Микроскоп состоит из объектива и окуляра, которые представляют собой сложные системы линз. Ход лучей в микроскопе изображён на рис.1, на котором объектив и окуляр представлены одиночными линзами.

Рассматриваемый предмет АВ размещают немного дальше от главного фокуса объектива F об . Объектив микроскопа даёт действительное, обратное и увеличенное изображение предмета (AB на рис. 1), которое образуется за двойным фокусным расстоянием объектива. Увеличенное изображение рассматривается окуляром как лупой. Изображение предмета, рассматриваемое в окуляр, мнимое, обратное и увеличенное.

Расстояние между задним фокусом объектива и передним фокусом окуляра называется оптическим интервалом системы илиоптической длиной тубуса микроскопа.

Увеличение микроскопа можно определить по увеличению объектива и окуляра :

N = N об  N ок = ───── (1)

f об  f ок

где N об и N ок - увеличение объектива и окуляра соответственно; D - расстояние наилучшего зрения для нормального глаза (~25 см.) ;  - оптическая длина тубуса микроскопа; f об и f ок - главные фокусные расстояния объектива и окуляра.

При анализе формулы (1) можно сделать заключение, что в микроскопах с большим увеличением можно рассматривать любые мелкие предметы. Однако полезное увеличение, даваемое микроскопом, ограничивается дифракционными явлениями, которые становятся заметными при рассматривании предметов, размеры которых сравнимы с длинной световой волны.

Пределом разрешающей способности микроскопа называется наименьшее расстояние между точками, изображение которых в микроскопе получается раздельно.

Согласно теории Аббе предел разрешающей способности микроскопа определяет выражение:

d = ───── (2)

где d - линейный размер рассматриваемого предмета; - длина волны используемого света; n - показатель преломления среды между предметом и объективом;  - угол между главной оптической осью микроскопа и граничным лучом (рис. 2).

Величина A = nsin называется числовой апертурой объектива , а величина, обратная d, - разрешающей способностью микроскопа . Из выражения (2) следует что разрешающая способность микроскопа зависит от числовой апертуры объектива и длины волны света, которым освещается рассматриваемый предмет.

Если предмет находится в воздухе (n=1), то в микроскопе можно различить точки предмета, расстояние между которыми:

d = ─────

Для микроскопических предметов угол  близок к 90 градусам, тогда sin  1, откуда следует, что в микроскопе можно рассматривать предметы, находящиеся на расстоянии друг от друга ~ 0,61. В случае визуальных наблюдений (максимум чувствительности глаза приходится на зеленую область видимого спектра   550 нм) в микроскопе можно разглядеть предметы, находящиеся на расстоянии ~300 нм.

Как следует из выражения (2), разрешающую способность микроскопа можно увеличить путём уменьшения длины волны света, которым освещается предмет. Так, при фотографировании объектов в ультрафиолетовом свете (~ 250-300 нм) разрешающую способность микроскопа удаётся увеличить вдвое.
